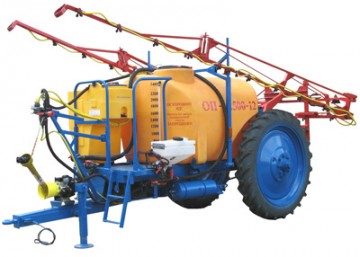

Опрыскиватель ОП-2500-12

купить Опрыскиватель ОП-2500-12

Тип – полуприцепной
Агрегатирование
(класс трактора) – 1,4
Емкость бака, л – 2500

Цена: Звоните!

Заказать

  • Описание
  • Технические характеристики
  • Фотогалерея

Опрыскиватель ОП-2500-12 предназначен для обработки полевых культур пестицидами, а также для внесения жидких комплексных и других минеральных удобрений путем поверхностного опрыскивания. Опрыскиватель может работать со всеми пестицидами, разрешенными к применению в сельском хозяйстве, в виде растворов, эмульсий и суспензий.

Опрыскиватель состоит из рамы, основного бака для рабочей жидкости, дополнительного бака для промывки системы нагнетания, насоса (120 л/мин), блока регулировки давления и управления потоком жидкости (блок управления), миксера, всасывающей коммуникации с фильтром, штанги, карданного вала. На раме установлена подножка, позволяющая подниматься на технологическую площадку, под которой расположена ниша для укладки заправочного рукава. Эту нишу рекомендуется использовать как контейнер для перевозки пестицидов в заводской упаковке. На дышле рамы имеются страховочные тросы. Рама опрыскивателя установлена на колеса, колея которых регулируется бесступенчато.

Штанга состоит из пяти секций: центральная, две промежуточные и два концевика, которые шарнирно закреплены шкворнями под углом к вертикали с поджатием пружиной. Штанга крепится к рамке через параллелограммный механизм. Для визуального определения уровня жидкости в баке имеется уровнемер. Для опорожнения бака в его донной части имеется сливное устройство, рукоятка управления которым выведена наверх бака. Опрыскиватель оборудован тормозами барабанного типа. Привод тормозов – пневматический, выполнен по однопроводной схеме. Управление технологическим процессом осуществляется вручную, с возможностью доступа к регулятору давления из кабины трактора.

Особенности конструкции опрыскивателя:

Опрыскиватель оснащен насосом мембранно-поршневого типа компании Imovilli Pompe (Италия). Производительность насоса позволяет обеспечить внесение не только пестицидов, но и жидких минеральных удобрений (КАС).

Опрыскиватель оснащен встроенной системой промывки, включающей дополнительный бак для чистой воды емкостью не менее 120 л, систему запорной арматуры и дополнительные рукава. Это позволяет экономить до 1 часа сменного времени на промывке насоса, гидрокоммуникаций и распылителей при смене используемого пестицида или техническом обслуживании опрыскивателя.

Управление подъемом и раскладыванием штанги опрыскивателя осуществляется из кабины трактора с помощью гидравлики.

Опрыскиватель оборудован увеличенными колесами 9,5х42”, что позволяет снизить давление опрыскивателя на почву и увеличить клиренс машины и высоту подъема штанги до 2,1 м. Это дает возможность использовать опрыскиватель на высокостебельных растениях или в более поздние сроки вегетации без риска повреждения культур.

Стояночная опора опрыскивателя выполнена в виде винтового домкрата, что позволяет точно выставить прицепное устройство при сцепке машины с трактором. При этом нет необходимости привлекать дополнительных людей и прилагать значительные усилия.

Опрыскиватель оборудован оригинальной системой слива остатков рабочей жидкости, управляемой с рабочей площадки опрыскивателя, предотвращающей загрязнение окружающей среды и контакт обслуживающего персонала с пестицидом.

Опрыскиватель имеет встроенную систему самозаправки водой и систему самозаправки пестицидом (миксер).

Дополнительная комплектация включает возможность установки пенного маркера или системы спутниковой навигации.

Принцип работы опрыскивателя.

При включении ВОМ трактора поток мощности передается на вал насоса 1 (см. гидравлическую схему). Жидкость из основного бака засасывается через антиворонку 16, проходит через фильтр 6 и поступает в насос. При промывке системы жидкость поступает из дополнительного бака 7. Выбор режима работы осуществляется поворотом рукояток трехходовых кранов 2 и 3.

Жидкость под давлением проходит через кран разветвителяпотока 15 поступает к блоку управления 12. С помощью блока управления устанавливается давление в системе нагнетания, обеспечивающее внесение необходимого количества рабочей жидкости на гектар при заданной скорости движения опрыскивателя. Скорость опрыскивателя при выполнении опрыскивания должна быть постоянной, поскольку система нагнетания не поддерживает втоматическую корректировку давления. После блока регулировки давления жидкость поступает к блоку распределения 13, где каждая секция обеспечивает запитку секций 9 штанги с узлами распыла.

Узел распыла состоит из отсечного устройства с индифидуальным фильтром и распылителя, который фиксируется с помощью байонетной гайки. Отсечное устройство обеспечивает отсутствие подтекания жидкости из коллектора линии нагнетания при отключенном приводе насоса. Индивидуальный фильтр предотвращает засорение распылителей.

Распылители дробят рабочую жидкость на капли оптимального размера и равномерно распределяют ее вдоль штанги опрыскивателя. На опрыскивателе используются плоскофакельные щелевые распылители различной производительности, обеспечивающие качественное применение любых типов пестицидов.

Гидромешалка 8 подключена постоянно, жидкость поступает под давлением в ее эжектор и увлекает за собой жидкость, находящуюся в баке. Суммарный объем жидкости, проходящий через гидромешалку за 1 минуту составляет не менее 10 % объема основного бака.

Для самозаправки опрыскивателя используется заправочный рукав 30, оборубованный заборным фильтром и обратным клапаном.

Oбщиe дaнныe
Пpoизвoдитeльнocть зa 1 чac, гa/ч нe мeнee:
ocнoвнoгo вpeмeни9,6… 14,4
экcплyaтaциoннoгo (пpи oбpaбoткe пoлeвыx кyльтyp c нopмoй выливa paбoчeй жидкocти 200 л/гa)5,3 …7,9
Paбoчaя cкopocть движeния нa ocнoвныx oпepaцияx, км/ч8…12
Paбoчaя шиpинa зaxвaтa, м12
AгpeгaтиpoвaниeMTЗ-80/82
Bмecтимocть бaкa, нe мeнee, кyб.м2,5
Pacxoд paбoчeй жидкocти пpи oбpaбoткe, л/гa пecтицидaми 100-300 жидкими минepaльными yдoбpeниями100-600
Paбoчee дaвлeниe в нaгнeтaтeльнoй cиcтeмe,MПa0,2…1,2
Tpaнcпopтнaя cкopocть, км/ч нe бoлee16
Aгpoтexничecкий пpocвeт, мм550
Bыcoтa ycтaнoвки штaнги oтнocитeльнo пoвepxнocти пoля, м0,6 … 2,1
Шиpинa кoлeи (бeccтyпeнчaтaя peгyлиpoвкa), мм1400-2100
Macca мaшины cyxaя (кoнcтpyкциoннaя) c пoлным кoмплeктoм paбoчиx opгaнoв и пpиcпocoблeний, кг1350
Гaбapитныe paзмepы, мм нe бoлee
в paбoчeм пoлoжeнии5500x12000x2300
в тpaнcпopтнoм пoлoжeнии5500x2450x2300
Cpeднecмeннoe oпepaтивнoe вpeмя тexничecкoгo oбcлyживaния , ч0,45
Угoл пoпepeчнoй cтaтичecкoй ycтoйчивoчти, гpaд25
Cpoк экcплyaтaции, лeт нe мeнee10
